仪器设备介绍

学科2号楼S311 ATE测试实验室

1、 IECUBE-3100集成电路测试实训平台

IECUBE-3100集成电路测试实训平台：

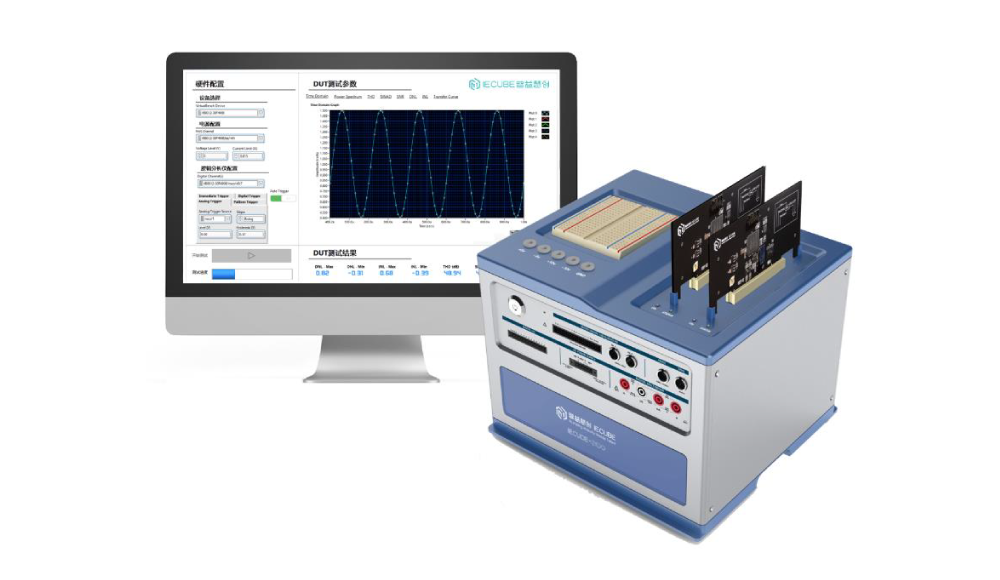

IECUBE-3100集成电路测试实训平台是一个源于集成电路行业实际工业应用场景，基于集成电路行业国际领先的NI测试测量技术，针对集成电路测试技能培养而专门开发的实训平台，可以完成包括ADC、DAC、PA、数字逻辑IC以及晶体管等典型集成电路的测试实训。

特点：

l NI集成电路测试工业软件：一致的集成电路测试工业软件开发工具链

l 集成电路量产自动化测试：自动化测量区域PCI测试连接口 DUT Load Board

l 集成电路实验室验证手动测试：手动测量区域仪器探头/线缆接口

l 集成电路测试工业仪表：集合多种工业仪表于一体

2、 集成电路测试系统

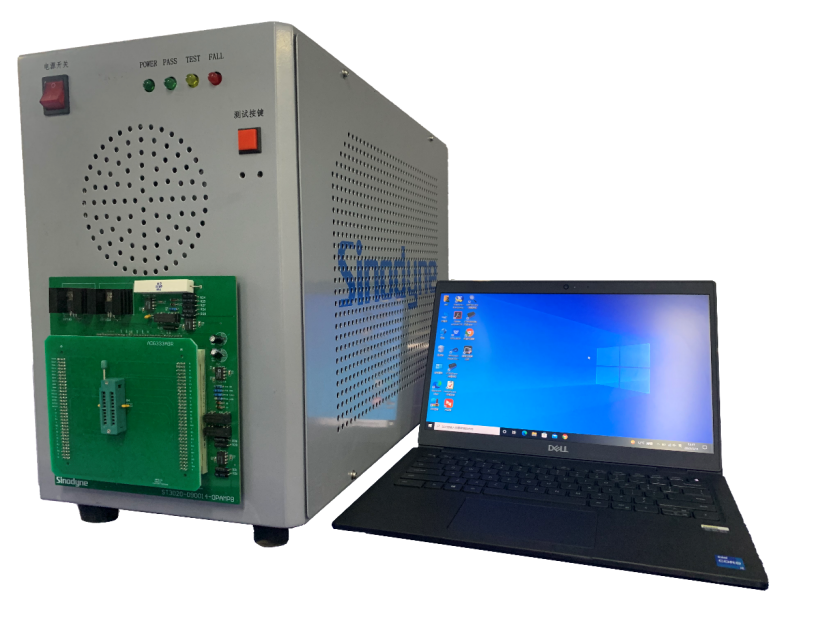

ST3020-AC模拟集成电路测试系统：可以快速、精确、全面地对各类运算放大器、比较器、模拟开关、音响电路、电话机电路、三端电源等模拟集成电路进行电参数测试。特别适合生产厂家的生产测试（包括中测和成测)、设计部门进行设计验证、各类电子整机厂及质量监测部门进行集成电路进厂检验及质量/可靠性工程分析测试。主要测试方式包括:合格/不合格方式(Pass/Fail)、数据记录方式(Data Log)。本系统具有专用外设接口，可与各类自动上料器及中测探针台相配接，以完成IC的批量自动测试。本系统体积小，稳定性高，操作方便，为目前国内市场上性能价格比最好的数字集成电路测试系统。

特点：

1. 支持Windows XP、WIN7、WIN10等操作系统

2. 测试程序开发语言在Windows XP、WIN7下采用Visual C++ 6.0或菜单编程，在WIN10操作系统下采用Visual Studio 2010 C++

3. 提供交流参数测试和直流参数测试

4. 1路高压器件电压源

5. 4路偏置电源

6. 1路电压电流源/1路参数测量单元

7. 2路数字器件电压源

8. 2路时间测量单元

9. 4路偏置电压源

原理：

在信息技术中，数字集成电路是主角，其处理对象是以数字信号承载的信息，而数字信号在时间、量的方面是取离散值的。但是自然界的信号在时间和量方面的变化是连续的，比如风声、水流量等，这样的信号称为模拟信号（Analog Signal），相应地，处理模拟信号的电路称为模拟电路，而用来处理模拟信号的集成电路则称为模拟集成电路。显然数字电路是无法直接跟自然界打交道的，只是为了处理或传输的方便，为了充分利用数字系统的优点，把模拟信号先转换为数字信号，输入到大容量、高速、抗干扰能力强、保密性好的现代化数字系统处理后，再重新转换为模拟信号输出。

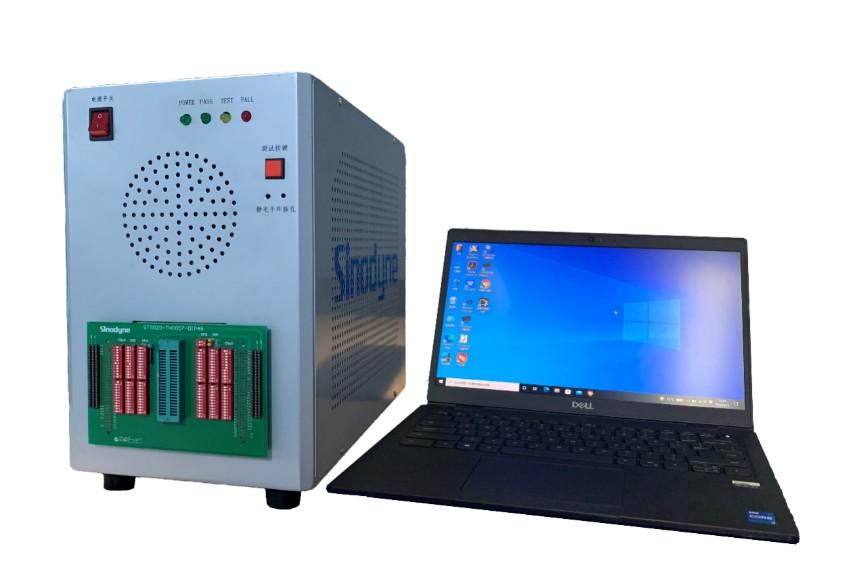

ST3020-DS数字集成电路测试系统：可以快速、精确、全面地对各类(TTL、NMOS、CMOS、ECL)中、小规模数字集成电路进行动态功能、直流参数及交流参数的测试。特别适合生产厂家的生产测试（包括中测和成测)、设计部门进行设计验证、各类电子整机厂及质量监测部门进行集成电路进厂检验及质量/可靠性工程分析测试。主要测试方式包括:合格/不合格方式(Pass/Fail)、数据记录方式(Data Log)。本系统具有专用外设接口，可与各类自动上料器及中测探针台相配接，以完成IC的批量自动测试。本系统体积小，稳定性高，操作方便，为目前国内市场上性能价格比最好的数字集成电路测试系统。

特点：

1. 支持Windows XP、WIN7、WIN10等操作系统

2. 最高测试速度达20 MHz

3. 最大管脚数为128 PIN

4. 测试程序开发语言在Windows XP、WIN7下采用Visual C++6.0或菜单编程，在WIN10操作系统下采用Visual Studio 2010 C++

5. 提供功能测试、交流参数测试和直流参数测试

6. 图形发生器深度1M x 4bit/Pin

7. 算法图形发生器地址长度24位

8. 定时精度5ns

9. 2路数字器件电压源

10. 1路参数测量单元

原理：
